广告门已经普遍的出现在人们的眼前了，但是广告门的安装经?；崮训剐吕峡突?，虽说我们正常的发货的同时会附带广告门的说明书，下面就有门客邦成都自动门公司小编来简单的概述一下广告门安装方法及广告门控制器接线图！

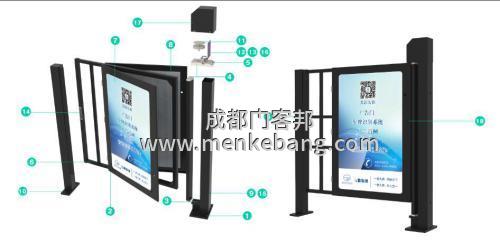

广告门安装示例图

广告门安装方法一、 ①固定点击端立柱（膨胀螺丝12/10）

广告门安装方法二、 ②上门体门体圆槽对齐，③先上④后下，

⑤上部固定螺母

广告门安装方法三、 ⑥确定门的伸拉长度

最大值：1.6米 配套支架“井”（类似井字）

最小值：1米 不拉伸 不要“井”支架

1.4米 配一套支架“井” 需要截

1.2米 配一套

广告门安装方法四、⑦1.上广告面

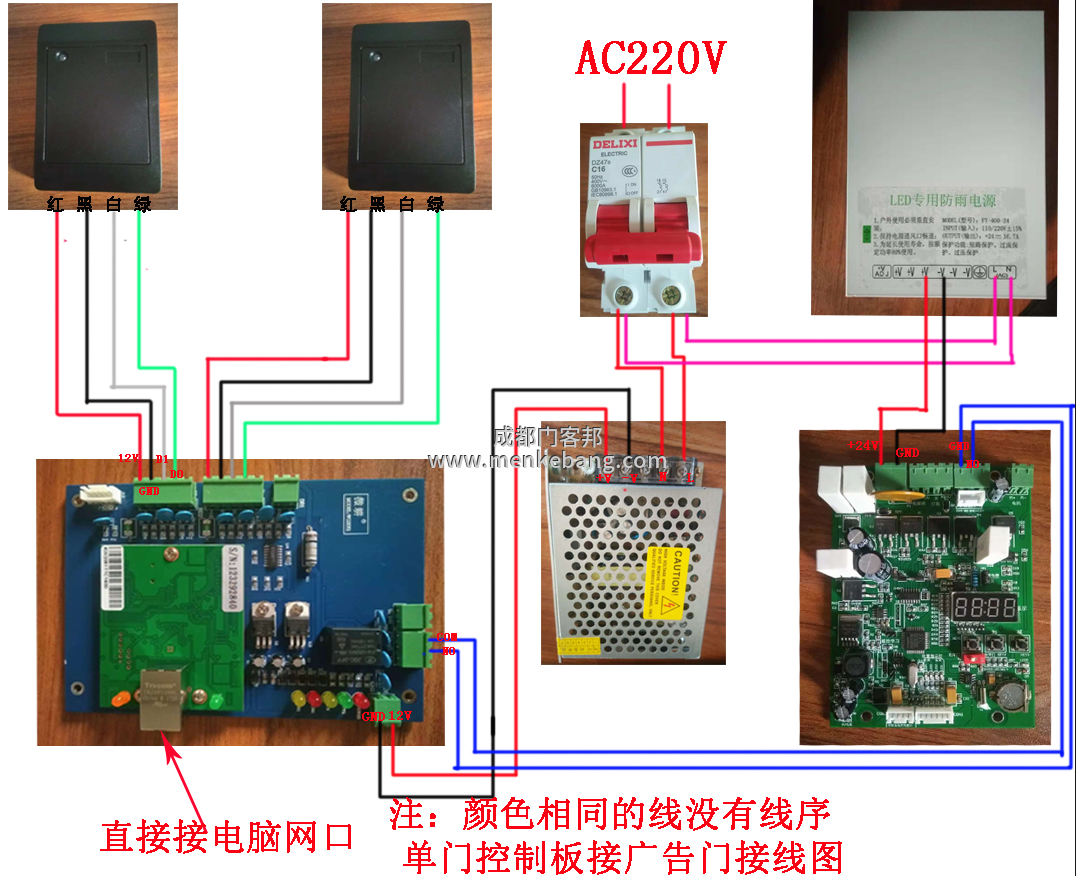

门禁广告门控制器接线图

⑧上端：磁力压条，两侧夹住

⑨2.接线 24V电源 红色

正极：12V电源 灰色

负极：控制板GND端头

3.时控开关：白天不亮，晚上亮

成都小区广告门安装方法五、⑩固定另一根立柱

广告门安装方法六、??齿轮、主板相对应的孔接上

上电机接线 ?电机线：M+、M-

?磁力锁：+、- 线位开关两端：

广告门控制器接线视频

一端接主板限位开关凹

另一端（4根）红：+5V，黑：负极，

黄、绿：开关锁

主板上：红外?？?/span>

广告门安装方法七、 ?电源接线（<-N）

电源线： 1、24V 一号接线

2、12V 一号接线

广告门安装方法八、 ?主板上面：调速、力度、灯亮度

?最后把盖盖上 ?最终效果

完成以上安装步骤，广告门就可以正常的使用了。
