在设计方案和安装自动门的安全性电眼(安全灯)时，应考虑到电眼的安装部位。一般状况下，安全性电眼应设计方案在感应门固定不动门框两边立杆两侧(一般将主题活动门框挂在里侧)，以防主题活动门框晃动危害安全性电眼。两边立杆规格很大，冲孔机安装部位非常容易挑选。假如是带外框的条式感应门，还可以安装在固定不动门框的中垂框带，使相对性间距较近，有利于电眼自动对焦，但需事前考虑到布线，以防主题活动门框触碰到露出的线框。

感应门安全光线接线表明：

1.电眼头时，打孔直径为13mm

针对单梁，提议安装在距地60cm的高宽比。针对双梁，一组安装在距地30cm处，另一组安装在距地90cm处

2.择单光线时，发送和接受秃头务必联接到8拼凑终端设备的主收发机终端设备，不然，联接到二级收发机终端设备将造成操纵不成功!

3.和发送的内眼角有一定的全自动捕获范畴，但安装时务必指向，以确保水准和竖直方位的一致性。

4.收眼眶和接受眼眶中间，应留意平常不必放置盆栽或别的堆积原材料，以防阻塞操作失误。

感应门常见问题：

尽管安全性眼具备非常好的太阳光抗干扰性，但安装时要防止内眼角立即与强光照立即触碰。

保证安全灯距地高宽比不低于20公分

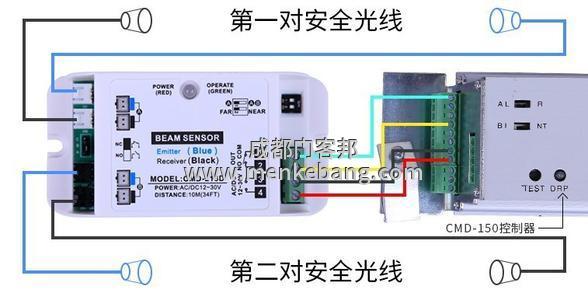

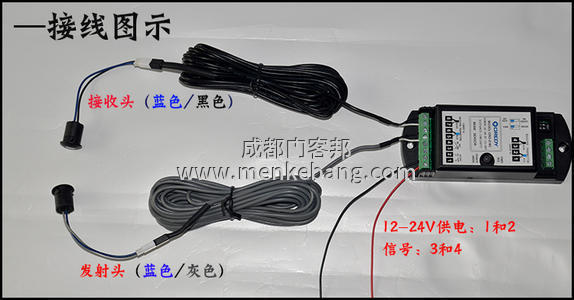

电眼联接图示电眼联接图示电眼联接图示电眼一般分成深蓝色、灰黑色(或深灰色、灰黑色等)做为发送和接受电眼头的像素方式。布线时，还务必留意电眼控制柜上的接线方法?；液谏踊液谏?，深蓝色接接线端子排，黑与白线(铜芯电缆)和网线(外整车线束)不可以插错。

以上就是感应门安全光线接线图,怎么接感应门安全光线介绍，希望对你有所帮助，更多请关注：自动门安全光线多少钱    自动门安全光线怎么接  手感应开关原理
