自动门无刷电机有的只有3根线，有的却有8根线的原因？

    无刷电机有很多种，这里按照3线无刷电机和8线无刷电机来简单说说。

    3根线的无刷电机大多是无霍尔的外置驱动无刷电机。

    8根线的无刷电机是内置霍尔传感器的外置驱动无刷电机。

    这就是为什么有的无刷电机是3根线的无刷电机，有的是8根线的无刷电机。

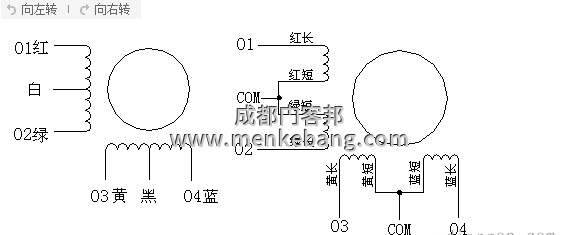

成都感应门电机8根线分别是什么,直流电机8根线接线实物图如下：

 A．先用万用表测量8个引线之间的电阻，可判断出4组线圈引线；

B．由于只接1、6，2、8或1、6，7、4二个线圈电机也能正常转动，所以，在4个线圈中任选2个，接在驱动器上；

如果松下自动门电机不转，说明这2组线圈是A相线圈；另外2个线圈是B相的2个线圈；

如果电机转动，说明这2个线圈一个是A相，一个是B相线圈；

C．接2组线圈让电机转动后，再从剩下的2个线圈中任选一个线圈，串联在A相线圈上，如果电机电机正常转动了，说明该线圈是A相的另一个线圈；

如果电机不转，将这个线圈的正负对调后再试一次，如果电机还不转，说明该线圈是B相的另一个线圈。

D．用上述同样方法，可以确定最后一个线圈的极性。

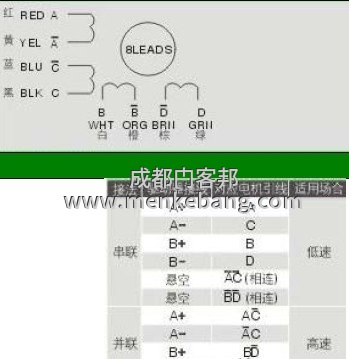

　　四相八线步进电机接法 ：F1、F2接励磁电源，H1和C1用连线连起来，H2、C2接直流电源。如果需要反转只需改换一下连线这就是：将H1和C2连起来，H2、C1接直流电源就可以了。

四相八线和两相四线步进电机的区别:

两相步进电机在定子上只有两个绕组，有四根出线，整步为1.8°，半步为0.9°。在驱动器中，只要对两相绕组电流通断和电流方向进行控制就可以了。而四相步进电机在定子上有四个绕组，有八根出线，整步为0.9°，半步为0.45°，不过驱动器中需要对四个绕组进行控制，电路相对复杂了。

更多请了解自动门控制装置接线图解。。。。。
