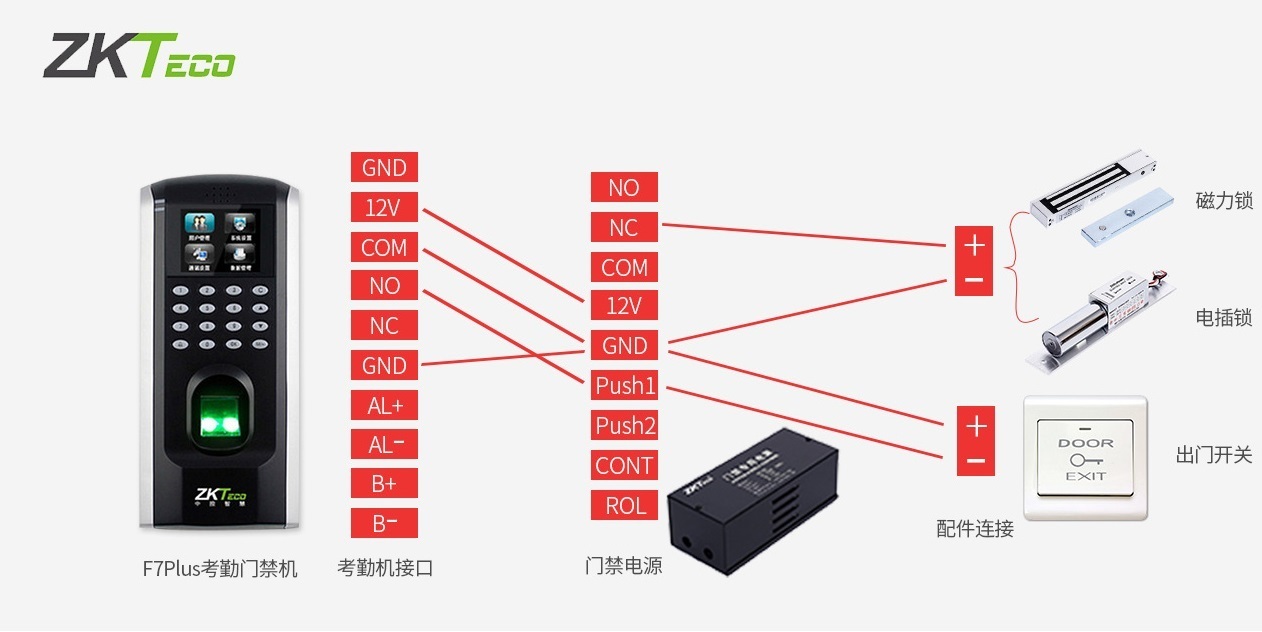

图一（中控F7PLus接线图）

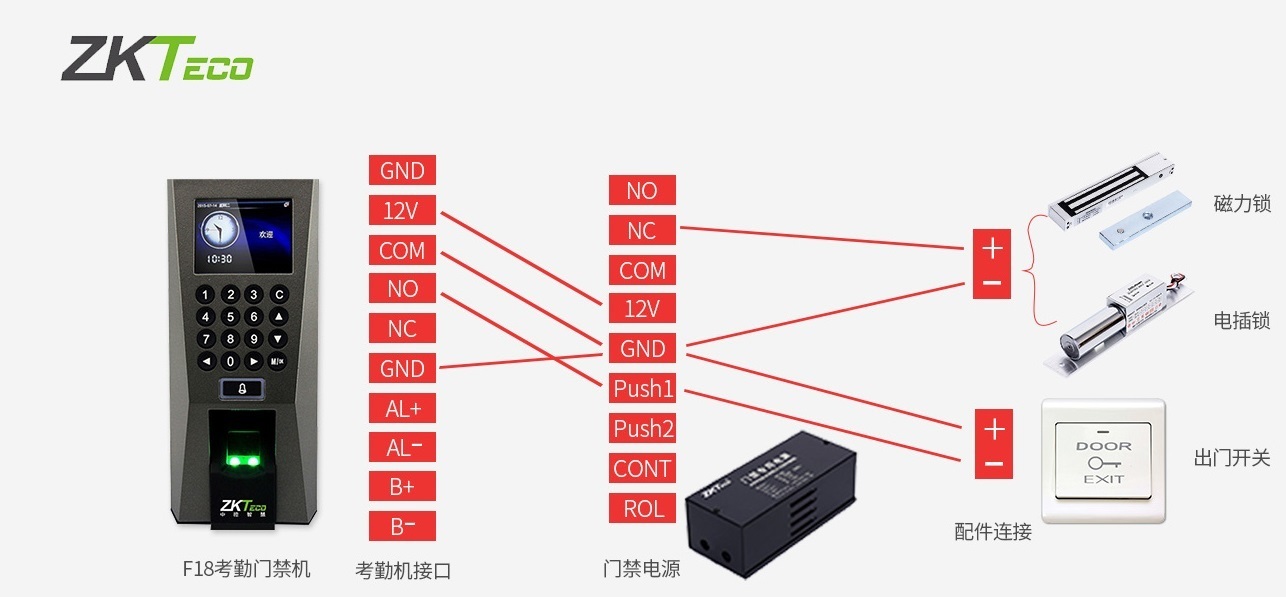

图二（中控F18接线图）

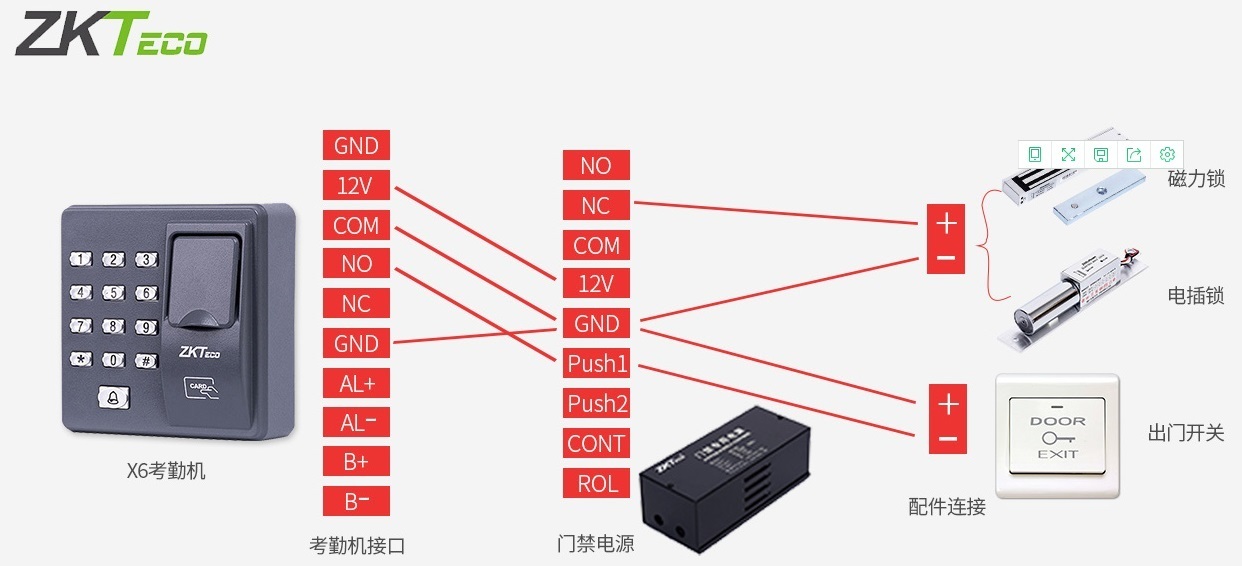

图三（中控X6接线图）

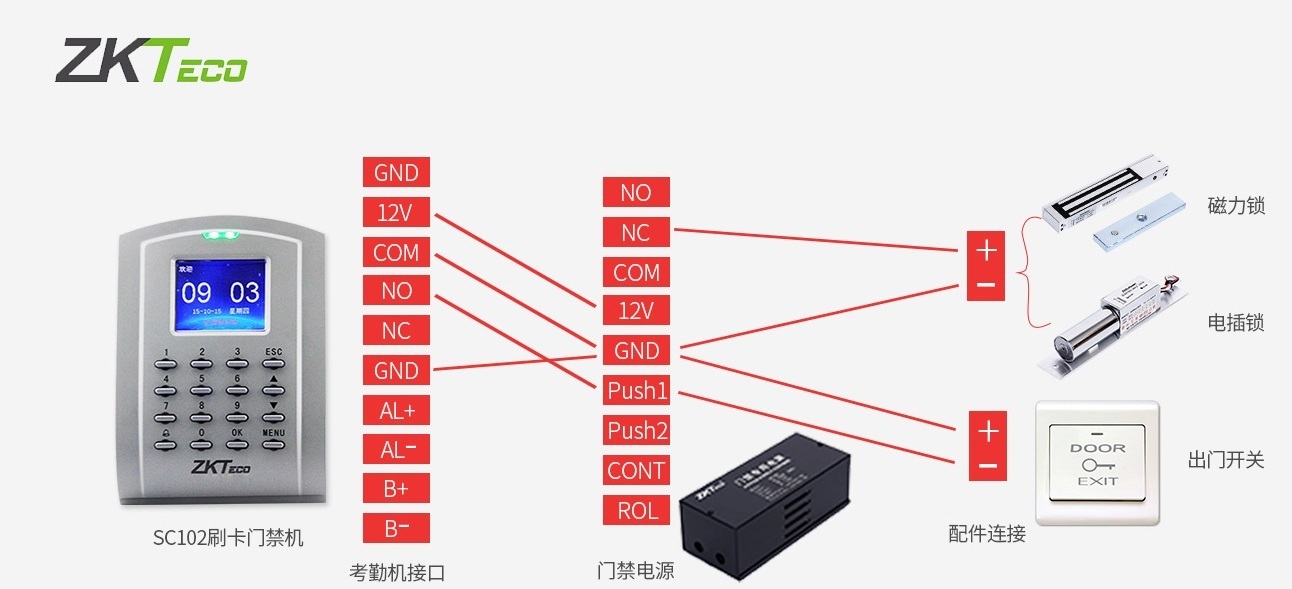

图四（中控SC-103接线图）

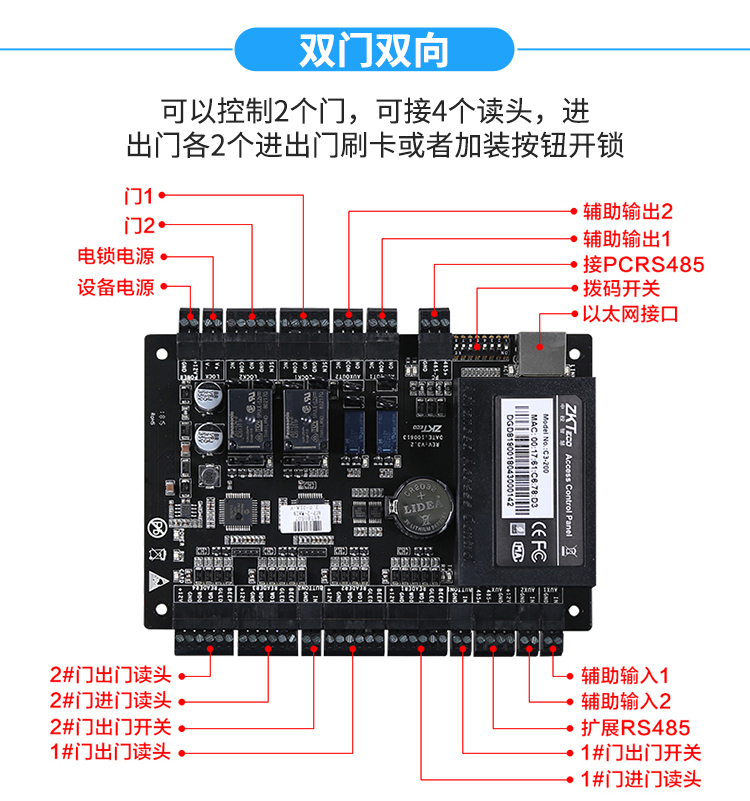

图五（中控C3-200双门控制器接线图）

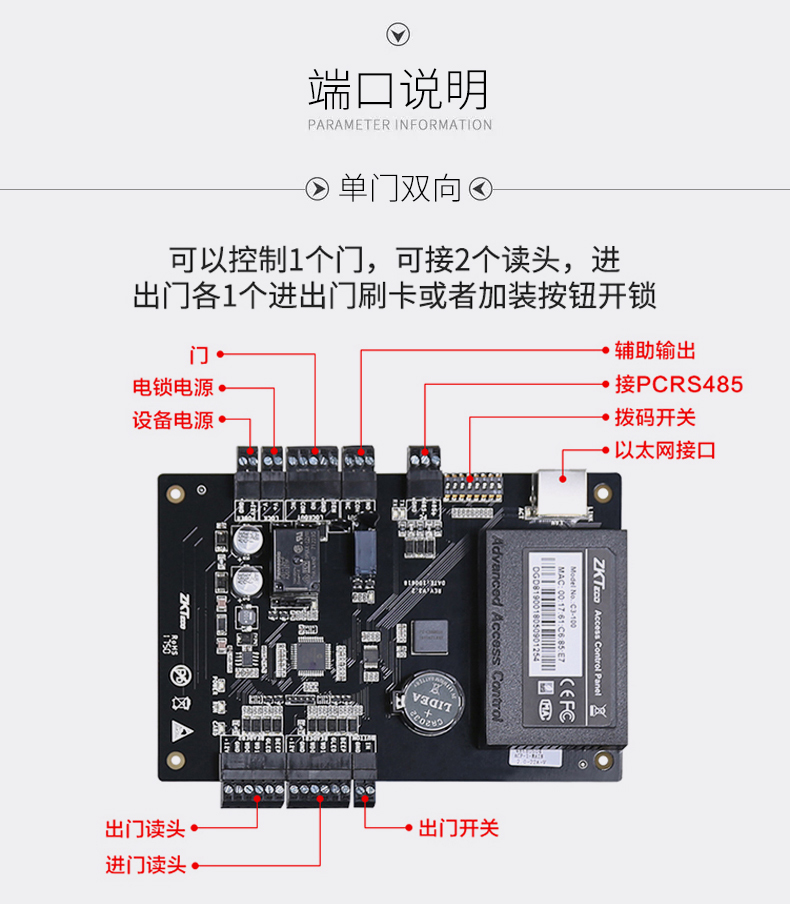

图六（中控C3-100单门控制器接线图）

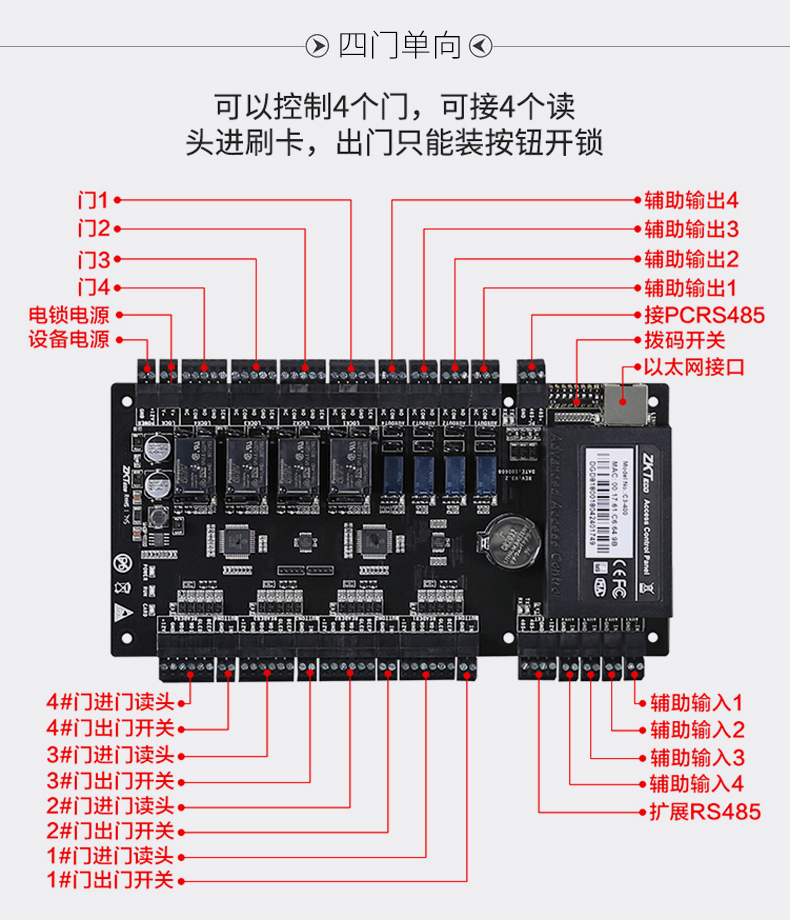

图片七（中控C3-400四门控制器接线图）

简单刷卡门禁一体机接线方法:这一套装门禁总体 的接线图，一套完整的门禁系统 包装如下 配置：门禁主机，门禁电源，出门按钮，电锁，门铃！

门禁主机：所有人的出入和人员的上传，包括考勤记录都是通过门禁主机来控制 的

门禁电源：毫无疑问，就是为所有的的门禁系统提供电源动力的

出门按钮：就是开门时的按钮

电锁：专门用来锁门的

门铃：有人进来时，需要按门铃才能听得见

大型联网门禁系统接线方法:门禁考勤一体机：GND:接地（接门禁电源的GND）；12V:接电源门禁电源的12V，为门禁主机提供12V的电压；COM:公共端；NO:通电上锁（接门禁电源的PUSH）；NC:断电开锁，AL+：警报器正极；AL-:警报器负极；BUT：按钮；B+：门铃正极；B-:门铃负极。
